ND Trasdrain® системи за повърхностен дренаж с отрицателна капилярна проводимост

Дренажни системи за фиксиран и свободен монтаж на подови
настилки за балкони, тераси, външни стълби и площадки.

I. Увреждания на външните подови настилки, дължащи се на лошо отводняване на подложния слой от хоросан или чакъл (баластрово легло) с капилярна проводимост.

Подовите покрития, използвани на открити пространства рядко са 100% водонепромокаеми.
Хоросанът и различните видове баластрови основи имат относително слаби дрениращи свойства.
Ако са в комбинация с недостатъчен наклон (по-малко от 1%), тогава дъждовната и кондензираната вода лесно проникват в основата през фугите. Водата може да се застои на неравните места или препятствия върху хидроизолацията (например застъпките). От хоросановата основа може да се отдели варовик, който да избие на повърхността по капилярен път и/или в резултат на изпаряване на водата. Когато се използва легло от чакъл или друг насипен материал, водата обикновено се придвижва нагоре през слоя поради капилярната му проводимост, което може да доведе до появата на влажни петна и евентуално разрушаване в следствие на замръзване.

II. Видове увреждания на външните подови настилки

Чакъл или други насипни материали, както и порьозен бетон трудно могат да възпрепятстват капилярното придвижване на водата и поради това увеличават риска от увреждане на външните подови настилки чрез:

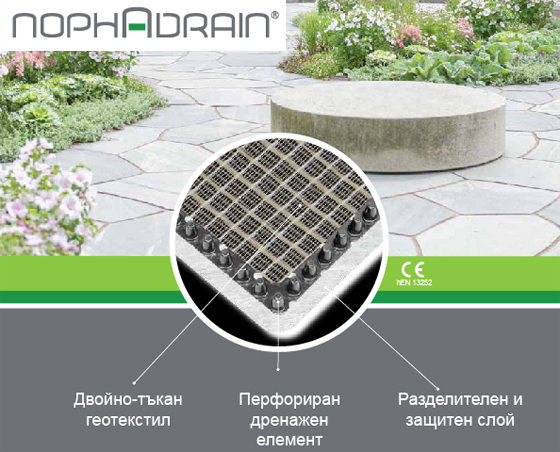

III. Всичко в един дренажен композит със специален двойно-тъкан филтърен геотекстил

Компанията Nophadrain е разработила специален двойно-тъкан филтърен слой за ND Trasdrain® Дренажни системи. Размерът на отворите на мрежата е проектиран прецизно, за да се гарантира, че е подходяща за подови настилки, полагани на открити пространства върху хоросан, чакъл или друга насипна основа. Двойно-тъканият филтърен геотекстил предотвратява запушването от варовика, образуван от хоросановата основа, какъвто е случая при досега познатите и най-често използвани системи за отводняване. Освен това, двойно-тъканият филтърен геотекстил представлява идеалната подложка за полагане на настилки от керамика или естествен камък, използвайки метода на тънкослойната основа.

IV. Характеристики и предимства на ND Trasdrain® Дренажни системи

♦ Един продукт, подходящ за всички приложения:
– Подови настилки с фиксиран монтаж (върху хоросанова основа);
– Подови настилки със свободен монтаж (върху насипна основа или баластрово легло);
– Монтаж по метода на тънкослойното подложно легло.

♦ Пасивно капилярно действие
Височината на конусите на дренажния композит предотвратява капилярното придвижване на влагата, в резултат на което се избягват изсоляването и влажните петна по настилката.

♦ Разположение на конусите в дренажния композит
При ND Trasdrain® Дренажни системи, конусите са така разположени, че гарантират оптималния дренажен капацитет във всички посоки, за разлика от досега познатите и най-често използвани системи за отводняване.

♦ Голям дренажен капацитет
Изключителните дренажни възможности на ND Trasdrain® Дренажни системи предотвратяват натрупването и застоя на дъждовна или кондензирана вода.

♦ Различни височини на профила
ND Trasdrain® Дренажни системи се предлагат в три различни височини: 8,5 мм (като тънкослоен дренаж), 13 мм и 16,5 мм.

♦ Застъпване на геотекстила
Всяка ND Trasdrain® ролка има фабрично осигурена застъпка за лесно, удобно и чисто полагане.

♦ Дървени подови настилки
При използването на дървени подови настилки, ND Trasdrain® Дренажни системи предпазват долната страна и подложните елементи от постоянен пряк контакт с вода, като в резултат се избягва гниенето.

♦ Отделяне с “плаващ” монтаж
ND Trasdrain® Дренажни системи се полагат по метода на “плаващия” монтаж и затова са напълно отделени от основата. В резултат, всички напрежения на срязване (които могат да доведат до увреждане) не се прехвърлят към подовата настилка.

♦ Разстилане на продукта без нагъване (без „memory-effect”)
ND Trasdrain® Дренажни системи са лесни за развиване и разстилане, като остават гладки по време на процеса на полагане (без ефект на вълнообразна деформация).

♦ Перфорирана основа, подходяща и при изпълнение на детайл „обърнат покрив”
Основата на ND Trasdrain® Дренажни системи е перфорирана, като по този начин гарантира оптималното вертикално отводняване, когато дренажната система се използва върху несвързани основи в контакт със земята. В допълнение, перфорациите означават, че ND Trasdrain® Дренажни системи могат да се използват и при изпълнение на детайл „обърнат покрив”.

♦ Въздушен слой
Въздушният слой, осигурен от ND Trasdrain® Дренажни системи, осигурява по-ускорено съхнене на хоросановата основа.

♦ Лесен и бърз монтаж
ND Trasdrain® Дренажни системи съчетават няколко функционални слоя в един продукт.

♦ Разделителен и защитен слой
Върху долната страна на ND Trasdrain® Дренажни системи е фабрично положен паропропусклив геотекстил, който действа като разделителен и защитен слой, предпазващ съществуващата хидроизолационна мембрана. Истински продукт от типа „всичко в едно”.

♦ Устойчивост на високи натоварвания до 70 тона/м² без необходимост от плоскости за разпределяне на товара.
Безпроблемно, лесно и удобно е да се работи и ходи върху дренажния композит, без да е необходимо използването на разпределящи натоварването плоскости.
Засипаните участъци могат да се обработват с вибро-плоча. ND Trasdrain®
Дренажни системи притежават якост на натиск между 450 kPa и 700 kPa (прибл. 50-70 тона/м²).

V. Употреба на ND Trasdrain® Дренажни системи с пасивна капилярна проводимост за повърхностно отводняване

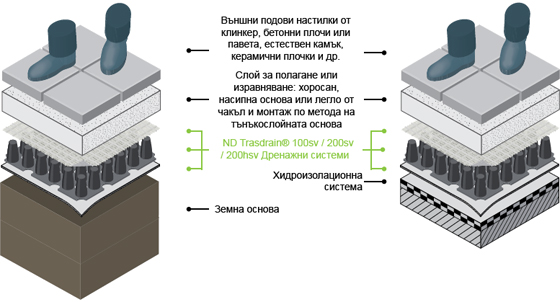

Примерен детайл за изграждане на подови настилки над жилищно пространство с ND Trasdrain® Дренажни системи

Тип на дренажната система	ND Trasdrain 100sv	ND Trasdrain 200sv	ND Trasdrain 200hsv
Иновативен дизайн на конусите	Дренажните системи за повърхностен дренаж с отрицателна капилярна проводимост се предлагат в три различни височини: 8,5 мм, 13 мм и 16,5 мм, за фиксиран и плаващ монтаж на външни подови настилки за балкони, тераси, външни стълби и площадки.
Спесификации
Размери	прибл. 32 m x 1,25 m
Опаковка	прибл. 40 m², roll	прибл. 40 m², roll	прибл. 37,5 m², roll
Тегло	прибл. 890 g/m²	прибл. 1 133 g/m²	прибл. 1 133 g/m²
Височина	прибл. 8,5 mm	прибл. 13 mm	прибл. 16,5 mm
Якост на натиск	прибл. 500 kPa	прибл. 700 kPa	прибл. 450 kPa
Материал на дренажния лист	Рециклиран полистирен (HIPS)
Състав на филтърен геотекстил	Двойно тъкани стъклени влакна
Състав на разделителен геотекстил	Полиетилен (PE) / Полипропилен (PP)
Перфорации/м²	прибл. 1 540 Ø 6,3 mm

За Нофадрейн:

Nophadrain, основана през 1990 г. в Холандия, е модерна и иновативна компания, специализирана в проектиране и производство на системи за зелени покриви, както самостоятелно обособени, така и комбинирани с паркинг-покриви и пешеходни зони.

Производствените ѝ мощности са разположени в Керкраде, Холандия, с площ от над 8 000 m², с годишен капацитет за производство на дренажни системи от над 1 500 000 кв.м.

Nophadrain има съществен принос в определянето и налагането на стандартите и добрите световни практики при производството и прилагането на системите за зелени покриви, като продуктите ѝ са базирани на постоянните ѝ научните изследвания в тази област и натрупания богат практически опит от над 25 годишното ѝ развитие.

Компанията има представители в 26 страни по света, като за България е избрала за свой партньор – фирма Есха България.
