Система Sika CarboShear®
L-образни профили/ламели от въглеродни нишки за усилване на срязване
Решение на Sika за външно усилване на срязване на Т-образни греди, при което може значително да бъде увеличен капацитетът на срязване на стоманобетонните греди. Най-доброто решение за това са уникалните Sika CarboShear® L-образни CFRP профили, залепени към гредата и закотвени в плочата със структурни епоксидни лепила Sikadur®-30 и -30 LP – изключително ефективен и ефикасен метод за поемане на срязващи напрежения.

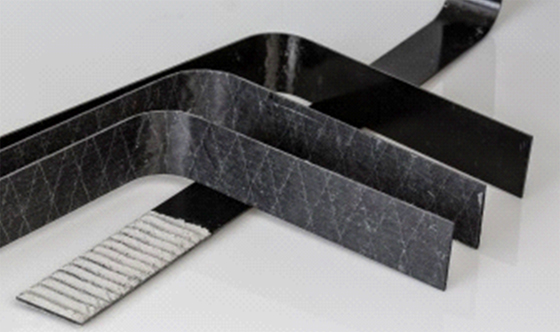

Sika CarboShear® L-образни профили:
– лесен и бърз монтаж;
– предварително подготвени краища за осигуряване на надеждно анкериране;
– малка дебелина, лесно „скриване“ на системата;
– налични в четири размера;
– лесно регулиране на дължината на рамената;
– не се налага пробиване през плочата.
Усилване на T-греди (плочогредови сечения):
– ламели Sika CarboDur® за усилване на огъване;
– профили Sika CarboShear® L за усилване на срязване;
– анкериране на профилите Sika CarboShear® L в плочата;
– подобряване на закотвянето на ламели Sika CarboDur® с профили Sika CarboShear® L.

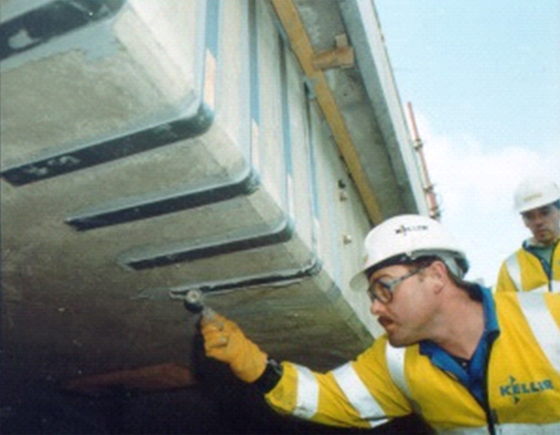

Монтаж на профилите Sika CarboShear® L:
Профилите Sika CarboShear® L се използват предимно като алтернатива на усилването на срязване чрез пълно обвиване с CFRP тъкани. Те са монтират при правоъгълни плочогредови сечения (Т-образни греди), като се закотвят в плочата, без необходимост от пробиване на цялата плоча. Припокриването на L-образните профили по дъното на гредата има за цел образуването на U-образна усилваща система, подобна на традиционните стремена. Тази конфигурация осигурява високоефективно решение за усилване на елемента на срязване.
Слой за сцепление с лепило Sikadur®-30:
– предварително изготвен и напълно втвърдил преди монтажа;
– ефективно закотвяне за използване на пълния усилващ капацитет на профила.

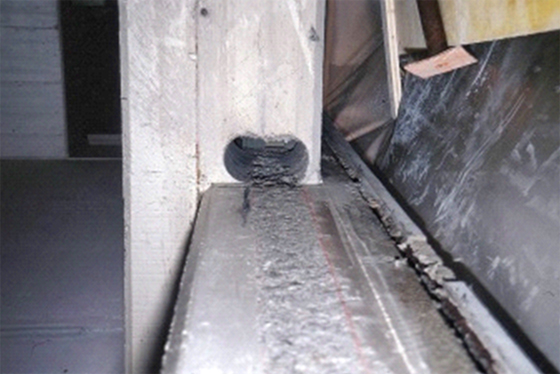

Анкериращи отвори:
– прорязват се в плочата с диамантени боркорони или специални триони, като се избягва нарушаване на съществуващата стоманена армировка.
Система с усилващи тъкани SikaWrap®
За ограничаване на бетон при колони и усилване на структури от бетон с ниска якост, тухла, камък и дърво
Системата за усилване SikaWrap® се състои от еднопосочни тъкани от въглеродни или стъклени нишки/влакна и структурни импрегнационни епоксидни смоли Sikadur®. Тези уникални комбинации предоставят широка гама от решения за усилване и модернизиране, за да отговорят на многобройни и разнообразни изисквания на различни проекти и приложения.
Системите SikaWrap® предоставят доказани решения за усилване на структури и основи с неправилна форма. Използването на един слой в тъкан с висока плътност понякога може да предостави по-висока якост и същевременно да бъде по-рентабилно от няколко слоя от стандартните тъкани с по-ниска плътност.

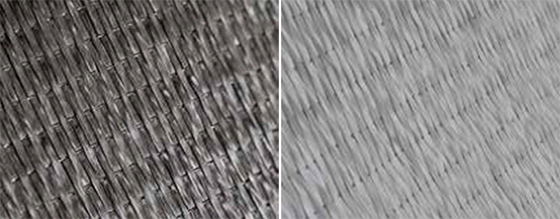

Тъкани от въглеродни нишки: SikaWrap® C
Активно усилване: при постоянно натоварване или високо временно натоварване (полезни товари)
Тъкани от въглеродни нишки: SikaWrap® C.
Пасивното усилване: при временно натоварване и натоварване от земетръс.
Специални тъкани SikaWrap®
Тъкани от армидни нишки, специални двупосочни и четирипосочни тъкани за усилване.
Характерните структурни приложения:

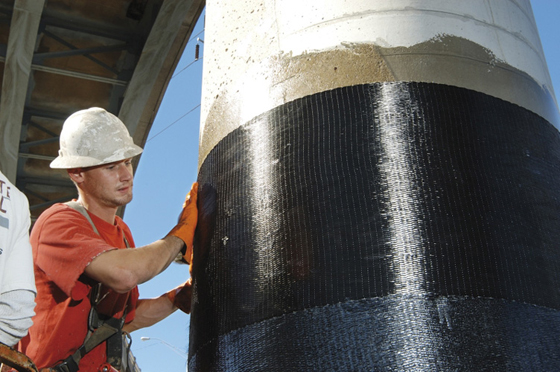

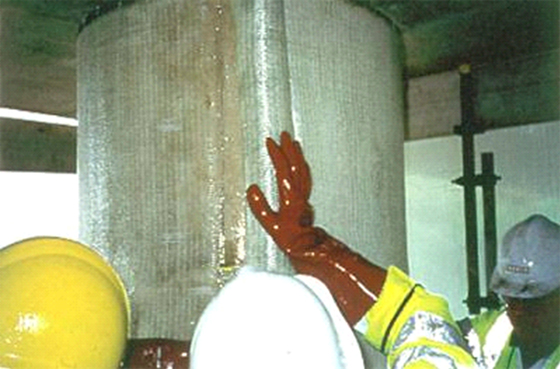

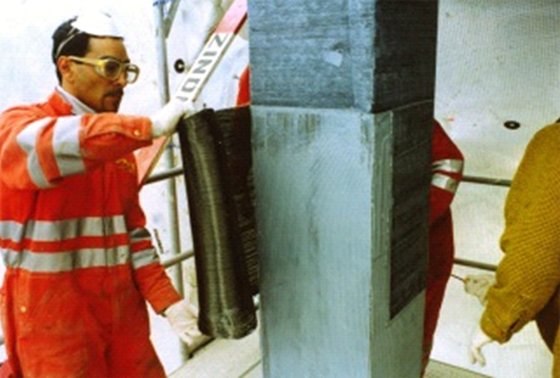

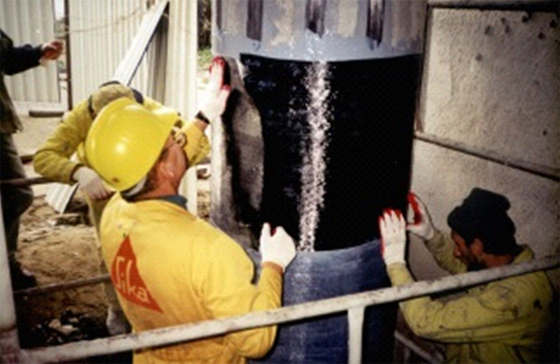

Ограничен бетон
– за конструктивните елементи подложени на натиск;
– за увеличаване на носимоспособността или дуктилността;
– възможни са многослойни приложения.

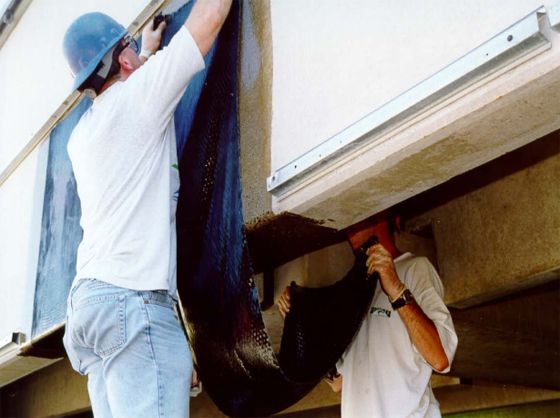

Усилване на срязване
– възможност за монтаж при различни напречни сечения;
– закотвяне на краищата със SikaWrap® FX.

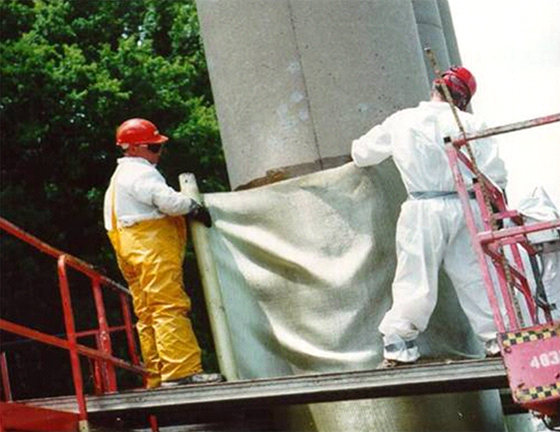

Сеизмично усилване
– пасивно усилване;
– използват се предимно тъкани от стъклени нишки SikaWrap® G;
– алтернатива на усилените с мрежа строителни разтвори (TRM системи – textile reinforced mortars).

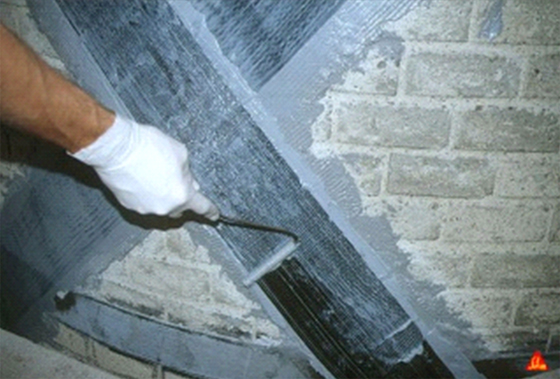

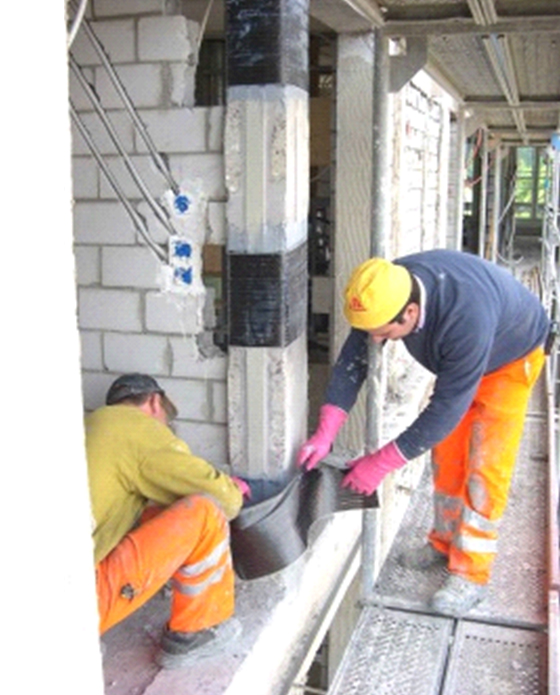

Усилване при слаби основи
– усилване на тухлена зидария и естествени каменни стени;
– усилване на огъване на стоманобетонни елементи при бетон с ниски якостни показатели.
Полагане по сух и мокър метод:
Сух метод на полагане: За монтаж на леки тъкани с ниска плътност до 450 g/m².
– Импрегнационната смола Sikadur® се нанася директно върху подготвената основа, като служи и за попълване на малки несъвършенства по повърхността (пори, шупли, неравности);
– Сухата тъкан се поставя върху смолата и се притиска с ръка;
– Тъканта се импрегнира с пластмасов валяк по посока на влакната;
– Когато тъканта е изцяло импрегнирана, излишната смола може или да бъде отстранена с пластмасова стъргалка или да се използва за полагането на последващ слой.
Мокър метод на полагане: За монтаж на предварително импрегнирани тъкани с плътност над 450 g/m².
– Импрегнационната смола Sikadur® се излива върху лист от полиетилен и сухата тъкан се поставя отгоре;
– Тъканта се импрегнира с пластмасов валяк, докато влакната напълно се напоят със смола;
– Върху основата, като грунд се нанася тънък слой смола Sikadur®;
– Напоената тъкан се поставя върху грундираната основа и се притиска силно с пластмасов валяк, за да се отстрани затворения въздух.

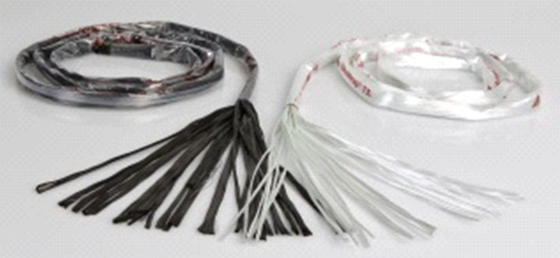

Гъвкави снопове SikaWrap® FX
Гъвкаво анкериране на краищата на усилващите системи и вградените елементи за усилване (NSM).
SikaWrap® FX са сухи снопове от въглеродни или стъклени влакна, които могат да бъдат използвани в различни конфигурации за различни приложения.

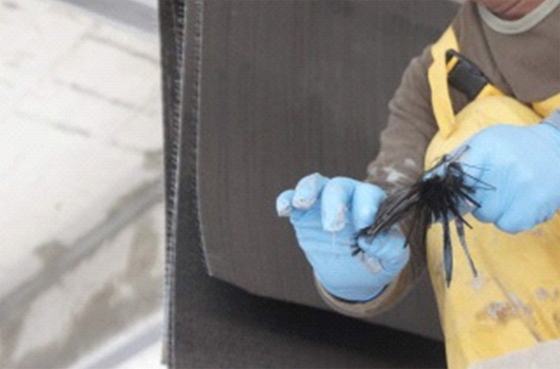

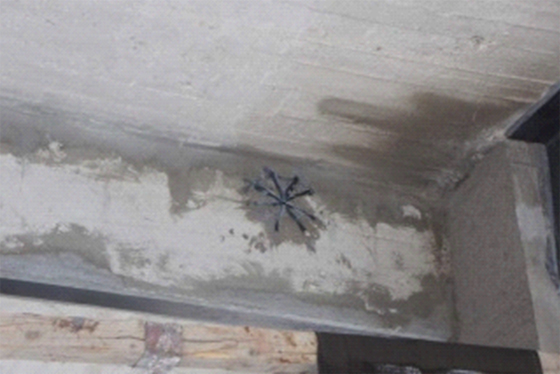

Закотвяне на краищата на тъканите SikaWrap®
При усилване на срязване чрез използване на тъкани, предотвратяването на деламинацията на тъканта в краищата е най-критичния проблем. Гъвкавите снопове SikaWrap® FX се монтират в основата преди полагане и под тъканта SikaWrap®, за да оптимизират предаването на усилията. Снопчета сухи влакна частично се импрегнират, след което се монтират в предварително пробити в основата отвори. На повърхността на основата, в предварително прорязани канали се оформя на снопчета анкерната глава.
Предимства:
– подобрена връзка на тъканта SikaWrap® с основата;
– анкериране и предаване на усилията в гредата или в плочата;
– не е необходимо прорязване на плочата;
– монтаж със стандартно оборудване, налично на всеки обект.
Усилване чрез вграждане близо до повърхността на елемента (NSM)
Като система, вградена в близост до повърхността (NSM), гъвкавите снопове SikaWrap® FX осигуряват нови възможности за усилване на елементи с неправилна форма и куполообразни повърхности. Въжетата SikaWrap® FX се импрегнират със Sikadur®-300 или Sikadur®-52 и след това се монтират в прорези (канали), предварително прорязани в повърхността и напълнени с епоксидно лепило.
Предимства:
– укрепване на основи с различна геометрия;
– непрекъснати въжета, без необходимост от снаждане;
– отлична комбинация със закотвяне на краищата.
Усилване на срязване
Въжетата SikaWrap® FX могат да се използват и за усилване на греди на срязване, като могат да заменят тъканите SikaWrap® при сложни за изпълнение зони или места със затруднен достъп.
Предимства:
– минимални пробиви в конструкцията – изисква се пробиване на малки отвори;
– възможно усилване на греди с произволни геометрични форми;
– необходима е по-малка подготовка на основата.
Лепила Sikadur®-330 и Sikadur®-300
Лепила Sikadur® – доказано качество и производителност от 1960 г. насам.
Многофункционални структурни лепила на база епоксидна смола, които намаляват работните стъпки, необходими за бързо, лесно и сигурно полагане на системите за усилване на база тъкани SikaWrap®.
Един продукт за всичко:
– една смола за грунд, шпакловка и импрегниране;
– бързо, лесно и сигурно полагане на тъкани на SikaWrap®;
– изключително икономичен.
Sikadur®-330
– продукт 4 в 1: грунд, запълваща смола, импрегнационна смола и лепило;
– тиксотропен материал с пастообразна консистенция;
– позволява многослойно полагане и полагане по тавани;
– тъканите се импрегнират директно върху повърхността на основата;
– възможност за нанасяне на разтвор или защитно покритие;
– подходящ за сухо полагане на леки тъкани с ниска плътност.
Sikadur®-300
– много дълго отворено време;
– ръчно импрегниране или с машина (сатуратор);
– възможност за нанасяне на разтвор или защитно покритие;
– подходящ за мокро полагане на тежки тъкани с висока плътност.

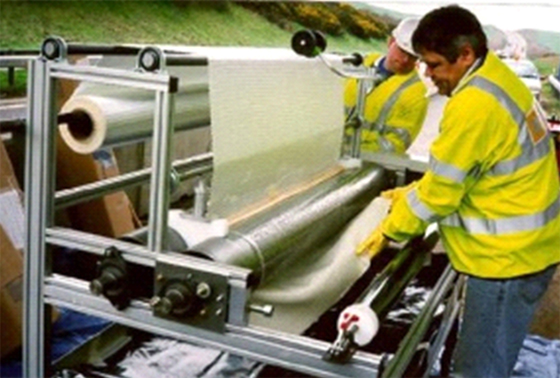

Сатуратор – машина за напояване на тъканта
– възможност за по-ефективно напояване на тъканта;
– работа с тежки тъкани и с голяма площ;
– минимизиране на загубите на смола;
– бързо и рентабилно полагане;
– много подходящ при големи проекти.
Професионалните решения за усилване на Sika предоставят големи възможности и дълготрайна надеждност при различни условия на околната среда. Осигурете вашите конструкции с най-добрите системи Sika CarboDur® и SikaWrap®.
