Тръбен преход DN50 и DN110 с битумна мембрана за вертикални тръби

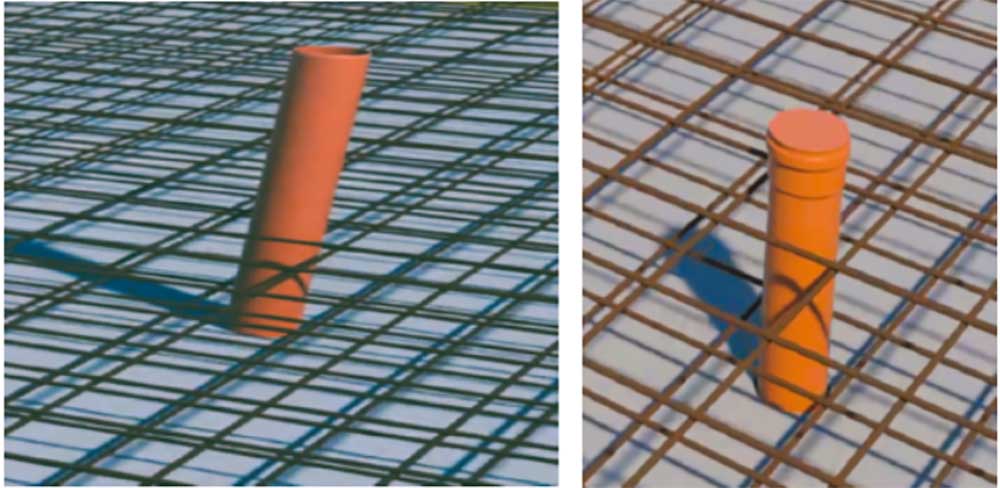

Илюстрация 1: Формиране на фундаментна плоча с вертикални тръбни преходи

В случаи на фундаментни плочи в контакт с почвата, ÖNORM изисква хидроизолация срещу покачваща се влага – дори в случай на водонепропускливи бетонни плочи (ÖNORM B 3692 – Хидроизолация на сгради).  Това обикновено се прави с помощта на пароизолация под формата на битумна хидроизолация (битумни мембрани).

Преходите на канализационните тръби или празни тръби прекъсват тази хидроизолация и представляват критични точки за проникване на влага. Това е така, защото влагата може да се издигне капилярно покрай тръбопровода и да причини повреда на подовата конструкция и на сградата. Следователно преходите на тръбите както за фундаментни плочи, така и за междуетажните плочи (като част от класове на хидроизолиране W4 и W5) трябва да бъдат професионално и трайно интегрирани на ниво хидроизолация.

Досегашни изпълнения

Тръбите, които се прокарват вертикално през фундаментната плоча, в момента често се „свързват“ с хоризонталната хидроизолация с помощта на битумни или течни пластификатори.

Илюстрация SEQ Abbildung \* ARABIC 2: „Хидроизолиране“ с битумен пластификатор при тръба с муфа изравнено с фундаментна плоча. / Илюстрация SEQ Abbildung \* ARABIC 3: Повдигане при преминаване на тръба изравнено с фундаментна плоча.

Този метод обаче е:
– Несистемен – всеки детайл се изпълнява индивидуално на място и не може да бъде планиран.
– Непостоянно качество – резултатът зависи до голяма степен от майсторските умения на изпълнителя.
– Сложно – професионалната хидроизолация би изисквала уплътняващото съединение да бъде повдигнато върху тръбата (Илюстрация 3). Това отнема много време, скъпо е и рядко се прилага на практика. Това е възможно, само ако в сградата има висока подова конструкция.
– Зависим от местата с прекъсвания – в строителната практика муфата на тръбата често е изравнена с бетонната плоча (Илюстрация 2). Хидроизолацията все още не може да бъде повдигната от хидроизолатора, тъй като тръбопроводът е прекъснат, ще продължи по време на по-късния строителен процес.

Това създава строителна празнина във времето между бетонирането, хидроизолирането и тръбния монтаж – класическа грешка и риск от повреди.

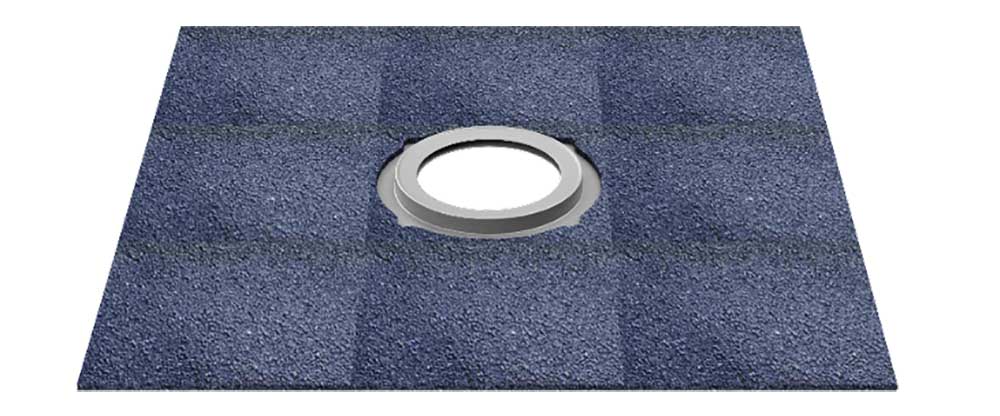

Решението: HL804H, тръбен преход с битумна мембрана

HL804H е стандартизирано системно решение за хидроизолиране на вертикални тръбни преходи във фундаментни и междуетажни плочи, налични в DN 50 и DN 110. Комбинираната битумна мембрана с TPE двойно уплътнение и предварително сглобена битумна мембрана осигуряват бърз, сигурен и независим от майсторски умения монтаж. Подходящ е включително и за зони с радонова радиация, като елиминира рисковете, характерни за ръчните хидроизолационни детайли.

Монтажът е ясно дефиниран и спестява време:

След изливане на бетонната плоча, хидроизолацията на тръбата е разположена централно на нивото на пода над муфата на тръбата. Сега интегрираният защитен капак осигурява и точно центриране.

След това битумната мембрана се заварява газопламъчно с хидроизолацията на бетонната плоча. Защитният капак има допълнителната функция да предпазва компонента от повреди по време на тази фаза.

Илюстрация 4: Тръба с права част. / Илюстрация SEQ Abbildung \* ARABIC 5: Муфа изравнена с пода.

Тръбният преход може да се използва както за тръбна муфа, изравнена с пода (Илюстрация 5), така и за правата част на тръбата (Илюстрация 4). TPE двойното уплътнение уплътнява диаметъра на тръбата (Илюстрация 6) и позволява една бърза и постоянно водоплътна връзка между хидроизолацията и тръбния преход.

Илюстрация SEQ Abbildung \* ARABIC 6. / Илюстрация SEQ Abbildung \* ARABIC 7.

Иновативното TPE двойно уплътнение елиминира необходимото повдигане при конвенционалните хидроизолиране, така че е възможна незабавна промяна и на посоката на тръбопровода. Следователно HL804H е идеално подходящ за плоски подови конструкции.

Тръбният преход HL804H вече е напълно интегриран на ниво хидроизолация. Това е едно планирано, безопасно и икономично решение, което ясно дефинира всички монтажни дейности една от друга и по този начин минимизира рисковете от влага при вертикалните тръбни преходи.

Този преход може да се използва както за фундаментни плочи в контакт с почвата – като защита срещу покачваща се капилярна влага, така и за междуетажни плочи като свързване на тръби в хидроизолацията на сградата (W4 и W5).

Той е тестван и за радонова херметичност. Това означава, че предлага надеждно изолационно решение за вертикални тръбни преходи дори в замърсени с радон региони.

Предимства, обзор:
– Нормирано, стандартно изпълнение при вертикални тръбни преходи;
– Ясно системно решение вместо ръчна изработка на място, по майсторска преценка;
– Бърз, лесен и планиран монтаж;
– Сигурно хидроизолиране независимо от строителния процес;
– Плосък дизайн – подходящ за плоски подови конструкции;
– Постоянна водоплътност – дори уплътнява и срещу радон.

Тръбен преход с битумна мембрана за вертикални тръбни преминавания

Гъвкави области и приложения:

	Ситуация (1) Вертикално продължение на тръбния преход. Тръбата се пъха вертикално в тръбната муфа, която е на нивото на пода и продължава вертикално
	Ситуация (2) Директно отклонение на тръбния преход. Дъгата на тръбата се пъха директно в тръбната муфа на нивото на пода и продължава хоризонтално
	Ситуация (3) С тръбна редукция и директно хоризонтално отклонение на тръбата. Чрез тръбен редуктор  тръбата се продължава хоризонтално. Редукцията се пъха директно в муфата на тръбата на нивото на пода.
	Ситуация (4) Преминаваща тръба с издадена права част.
	Ситуация (5) Подовият сифон е пъхнат в муфата на тръбата и хидроизолиран отдолу с тръбния преход HL804H. Досега в практиката често се създават корита около тръбния преход и се заливат по-късно. Това също отнема много време, податливо е на грешки и е конструктивно неблагоприятно, понеже се получава и прекъсване в бетонната конструкция.

Предлага се от: 1 ноември 2025 г.

За повече информация – HL.
